安徽天康（集团）股份有限公司
智能压力控制器说明书
一、产品简介-
TK-SK300智能压力控制器是集压力测量、显示、输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能压力控制器使用灵活，操作简单，调试容易，可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
二、产品特点
1、100mm标准表盘设计
2、两路（四路）控制点现场设定
3、4~20mA标准信号输出（可选）
4、两路控制点继电器输出220VAC 3A
5、4位LED数码管显示，无视值误差

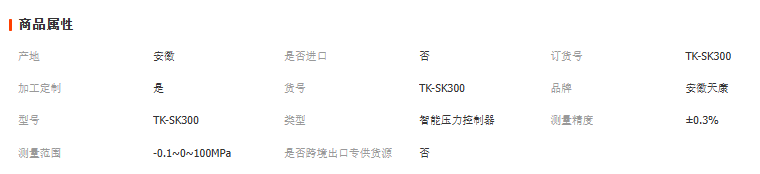

三、技术性能
量程范围 | -0.1~0~100MPa | 精度等级 | ±0.3% ±0.5% | ||
过载能力 | 150% | 压力类型 | 表压、绝压、差压、微压 | ||
稳定性 | ≤0.5%/年 | 电源电压 | 不锈钢 | 防爆壳 | 24VDC |
220V AC | |||||
显示方式 | 0.56＂数码管 | 显示范围 | -1999~9999 | ||
环境温度 | -20℃~70℃ | 相对湿度 | ≤80% | ||
安装螺纹 | M20*1.5 | 接口材质 | 304不锈钢 | ||
四、安装连接
1、机械连接：
智能压力控制器可以通过压力管接头（M20×1.5）(其他尺寸接头可在订货时说明)直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注：量程小于100KPa时垂直安装。
2、出线定义：
红色：电源正 黑色：电源负 紫色：K1常闭 橙色：K1公共端 灰色：K1常开
黄色：K2公共端 蓝色：K2常闭 白色：K2常开 绿色：远传 - 宗色：远传 +

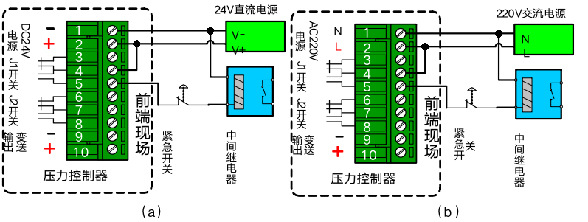

3、电气连接
为了防止电磁干扰的影响应注意以下事项：
线路连接尽量短
采用屏蔽线
尽量避免直线接近引起干扰的用户装置或电器和电子装置的接线
若用微型软管安装，壳体单独接地
五、设置功能
5.1输出
智能压力控制器有两路开关量输出.每路开关量输出可以设定1个压力开关点和一个开启延时值。相应的输出会在开关点的吸合值到达时切换并在压力下降到低于释放值时回复。
5.2设置开关点
长按“SET”键
显示“LOCK”(提示输入密码)
按▲或▼键输入密码”1”,
按下“SET”键确认
按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、、、、、、、、END）
按下“SET”键进入所选菜单
按▲或▼键更改设置
按下“SET”键确认
若需要，再用按▲或▼键选择其他菜单进行修改
修改完成后选择“END”菜单，按下“SET”键确认保存退出
若30秒无键按下，则自动退出系统状态，但是不保存所修改的数据.
六、使用须知
1.仪表储藏与使用适宜在环境温度为-20℃~70℃，现对湿度小于80%的场合。
2.仪表接头在连接管路时应同心平服。
3.仪表连接电源时应参照5.2电气连接进行操作，在确认操作无误后方可接通电源进行运行。
4.拆卸仪表时，不可对仪表壳体施力。
