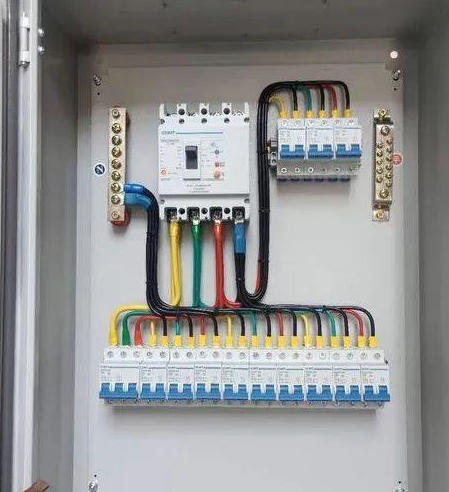

→照明配电箱相关规范
Related specifications
P
ART.01
GB 50303-2015 建筑电气工程施工质量验收规范
第5.2.10条﹣照明配电箱（盘）安装应符合下列规定：
1、箱体开孔应与导管管径适配，暗装配电箱箱盖应紧贴墙面，箱（盘）涂层应完整；2、箱（盘）内回路编号应齐全，标识应正确；
3、箱（盘）应采用不燃材料制作；
4、箱（盘）应安装牢固、位置正确、部件齐全，安装高度应符合设计要求，垂直度允许偏差不应大于1.5%。
P
ART.02
GB 50194-2014 建设工程施工现场供用电安全规范
第6.3.2条﹣动力配电箱与照明配电箱宜分别设置，当合并设置为同一配电箱时，动力和照明应分路供电；动力末级配电箱与照明末级配电箱应分别设置。
P
ART.03
GB 50072-2021 冷库设计标准
第7.2.1 条-氨制冷机房应设控制室。制冷压缩机组、制冷剂泵、冷凝器水泵及风机等制冷设备控制箱（柜），机房排风机控制箱（柜）,机房照明配电箱和制冷剂泄漏指示报警设备不应布置在氨制冷机房内，宜集中布置在制冷机房控制室中。
P
ART.04
GB 51309-2018 消防应急照明和疏散指示系统技术标准
第3.3.2条﹣应急照明配电箱或集中电源的输入及输出回路中不应装设剩余电流动作保护器，输出回路严禁接入系统以外的开关装置、插座及其他负载。
第3.3.7条 - 灯具采用自带蓄电池供电时，应急照明配电箱的设计应符合下列规定：应选择进、出线口分开设置在箱体下部的产品。
第4.4.1条﹣应急照明控制器、集中电源、应急照明配电箱的安装应符合下列规定：
1、应安装牢固，不得倾斜；
2、在轻质墙上采用壁挂方式安装时，应采取加固措施；
3、落地安装时，其底边宜高出地（楼）面100mm~200mm;
4、设备在电气竖井内安装时，应采用下出口进线方式；
5、设备接地应牢固，并应设置明显标识。
第4.4.5条﹣应急照明控制器、集中电源和应急照明配电箱的接线应符合下列规定：
1、引入设备的电缆或导线，配线应整齐，不宜交叉，并应固定牢靠；
2、线缆芯线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易褪色；
3、端子板的每个接线端，接线不得超过2根；
4、线缆应留有不小于200mm的余量；
5、导线应绑扎成束；
6、线缆穿管、槽盒后，应将管口、槽口封堵。
第5.3.6条﹣应对应急照明配电箱进行下列主要功能检查并记录，应急照明配电箱的功能应符合现行国家标准《消防应急照明和疏散指示系统》 GB 17945的规定：
1、主电源分配输出功能；
2、集中控制型应急照明配电箱主电源输出关断测试功能；
3、集中控制型应急照明配电箱通信故障连锁控制功能；
4、集中控制型应急照明配电箱灯具应急状态保持功能。
P
ART.05
SH / T 3192-2017 石油化工装置照明设计规范
第7.2.2条﹣同一照明干线连接的照明配电箱不宜超过2个。
P
ART.06
SH / T 3200-2018 石油化工腐蚀环境电力设计规范
第5.4.3条﹣照明配电箱宜布置在非腐蚀环境或腐蚀环境类别较低的区域。
