商品描述
可订制功能，内部电压最高可达12kV、外施高压等
一、应用范围

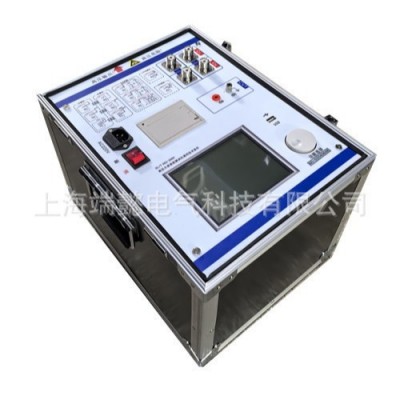

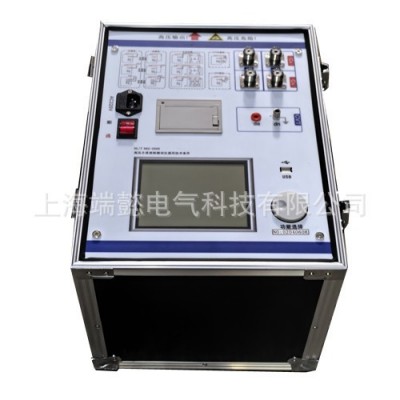

全自动介质损耗测试仪适用于测量各种高压电力设备的介损正切值及电容量。
全自动介质损耗测试仪是一种高精度的测量设备，特别适用于发电厂、变电站等现场环境。它能够在工频高压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值(tgδ)和电容值(Cx)。
这种测试仪具有体积小、重量轻、便于携带的特点，同时具备操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。此外，全自动介质损耗测试仪还支持外接电源与各种规格的高电压等级的标准电容器配套使用，用以测量高压介损。该仪器增加了中文菜单功能，操作更为简单方便，一次操作，微机自动完成全过程的测量，是最理想的介损测量设备。
二、产品特点
具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。
具有反接线低压屏蔽、高压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
具有外施电压和外加CN的测量功能。
具有CVT变比测量功能，满足35～500kV等级CVT装置的变比测量。
具有多通道同时测量功能，是可以同时测试四个被试品的介质损耗值。
具有绝缘电阻测试功能，可进行极化指数、吸收比以及绝缘电阻的测试。
具有LCR自动测量功能，可以对电感、电容、电阻进行测量
采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
过流保护功能，在试品短路或击穿时仪器不受损坏。

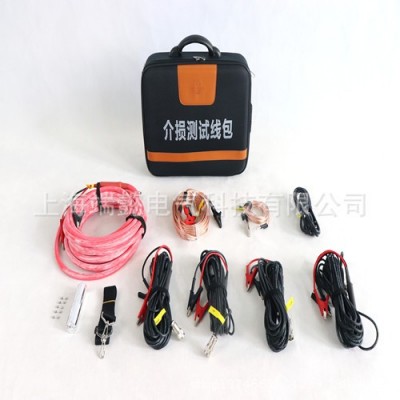

内附标准电容和高压电源，便于现场测试，减少现场接线。

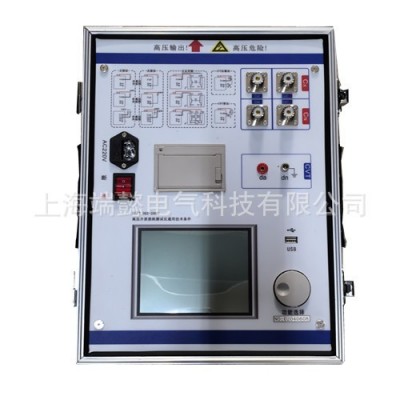

仪器采用超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作,自带中英文程序。
三、技术参数
1 | 使用条件 | -15℃∽40℃ | RH＜80% | ||||||
2 | 抗干扰原理 | 变频法 | |||||||
3 | 电 源 | AC 220V±10% | 允许发电机 | ||||||
4 | 高压输出 | 0.5kV∽10kV | 每隔0.1kV | ||||||
精 度 | 2% | ||||||||
最大电流 | 200mA | ||||||||
容 量 | 2000VA | ||||||||
5 | 自激电源 | AC 0V∽50V/40A | 单频45.0Hz-65.0Hz 任意可调 双频 45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ | ||||||
6 | 分辨率 | tgδ: 0.001% | Cx: 0.001pF | ||||||
7 | 精 度 | △tgδ:±(读数*1.0%+0.040%) | |||||||
△Cx :±(读数*1.0%+1.00PF) | |||||||||
8 | 测量范围 | tgδ | 无限制 | ||||||
Cx | 15pF ＜ Cx ＜ 300nF | ||||||||
10kV | Cx=(Cx1+Cx2+Cx3+Cx4)＜60 nF | ||||||||
5kV | Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF | ||||||||
1kV | Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF | ||||||||
CVT测试 | Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF | ||||||||
9 | LCR测量范围 | 电感L>20H（2kV） | 电阻R>10KΩ（2kV） | ||||||
LCR测量精度 | 1% | 角度分辨率 | 0.01 | ||||||
10 | CVT变比范围 | 10∽10000 | 相位测试范围 | 0∽359.999° | |||||
CVT变比精度 | 1% | CVT变比分辨率 | 0.01 | ||||||
11 | 外型尺寸 (主机)(mm) | 40com*29cm*33cm | |||||||
外型尺寸 (附件)(mm) | 45cm*33cm*15cm | ||||||||
12 | 存储器大小 | 200组支持U盘数据存储 | |||||||
13 | 重量（主机） | 25.75kg | |||||||
重量（附件箱） | 33.44kg | ||||||||
