商品描述

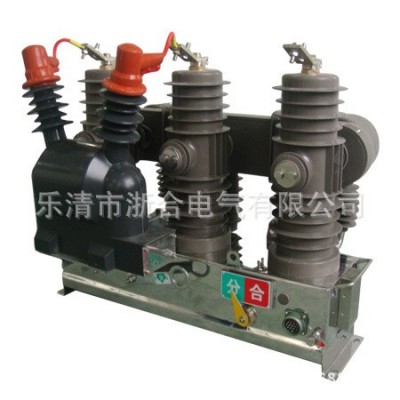

zw43-12M永磁断路器（带零序保护）
ZW43-12（永磁）真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在100米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。
产品特点及引用标准
ZW43-12（永磁）真空断路器它专为满足配网自动化的需求而设计，可实现各种测量、保护及控制功能。产品全密封结构设计；壳内除环氧支座外，不再有辅助绝缘材料；套管水平布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。630A时切负荷操作超过3万次，维护工作量少。切除额定短路电流20kA超过30次。可配置隔离刀闸，具备明显断开点，维护方便、安全。
本说明书中所示产品均符合以下标准及规范：
GB1984《交流高压断路器》
GB11022《高压开关设备通用技术条件》
GB311.1《高压输变电设备的绝缘配合》
DL/T 593《高压开关设备的共用订货技术条件》
DL/T 402《交流高压断路器订货技术条件》
GB2706《交流高压电器动、热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL403《10～35kV户内高压真空断路器订货技术条件》
| 要技术参数 | |
| 序 号名 称单位数 据ZW32-12/T400-12.5ZW32-12/T630-16ZW32-12/T630-201 额定电压kV122 额定电流A4006306303 额定短路开断电流kA12.516204 额定短路关合电流（峰值）31.540505 额定峰值耐受电流31.540506 额定短路耐受电流12.516207 额定短路持续时间S48 额定绝缘水平雷电冲击耐压（峰值）kV相间、对地75，断口851min工频耐压相间、对地42，断口489 额定操作顺序 分-0.3S-合分-180S-合分（电动机构）10 额定短路电流开断次数次3011 机械寿命1000012 额定操作电压（分合线圈）VDC220、110、AC22013 动静触头允许磨损累积厚度mm314 过电流脱扣器额定电流A515 电流互感器电流比 200/5、400/5、600/516 触头开距mm9±117 触头超程2±0.518 平均分闸速度m/s1.2±0.319 平均合闸速度0.6±0.220 合闸时间ms30-6021 分闸时间20-4022 合闸弹跳时间≤223 三相分合闸同期性≤224 每相回路直流电阻μΩ≤8025 储能电机 额定电压V-220 额定功率W200 储能时间S≤826 质量kg85 | |
产品型号如有与图片不一致，请订货电话确认！
