一，产品总述:

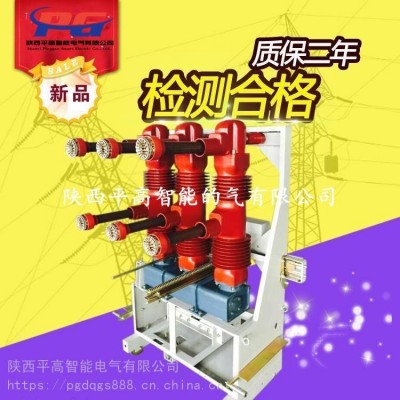

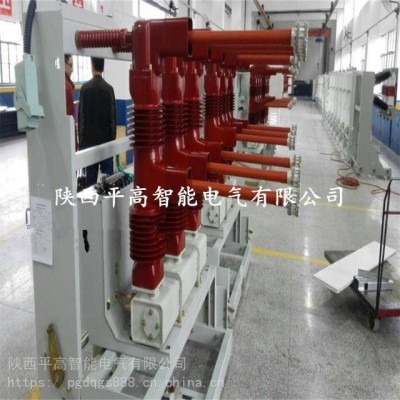

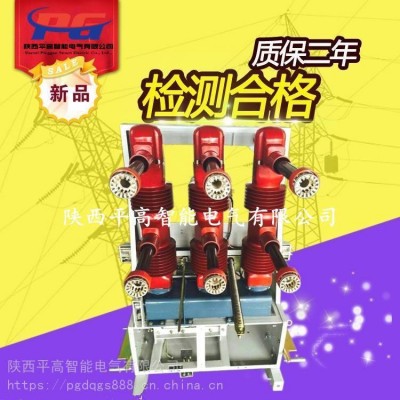

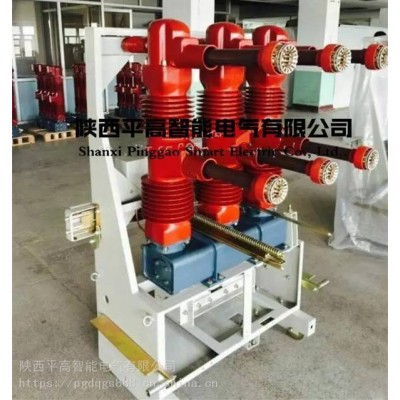

陕西平高智能电气有限公司SFM-40.5(LN2-40.5)型户内高压六氟化硫断路器（简称“SF6断路器”）户内高压六氟化硫断路器。
该产品适用于额定电压40.5kV，额定频率50Hz的三相交流系统中，可供工矿企业、发电厂、变电站等作电气设施的控制和保护之用。
SFM断路器具有机械寿命高、开断能力强的特点，特别适用于切合电容器、电感及各种频繁操作的场所。
二，使用环境：
海拔高度：不超过2000m；
环境温度：上限+40℃，日平均不超过35℃；下限-25℃；
空气相对湿度：日相对湿度平均值不超过95%，月相对湿度平均值不超过90%；
饱和蒸气压：日水蒸气压力平均值不超过2.2kPa，月水蒸气压力平均值不超过1.8kPa；
周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体蒸气或盐雾的污染；
在二次系统中感应的电磁干扰的幅值不超过1.6kV。
注：超出上述使用条件时，请用户与我公司协商确定。
三，产品特点：
配用西门子3AF操作机构；
机械寿命高达10000次；
断路器操作界面位于操作机构面板上，可直接观察断路器状态和操作断路器，适用于各种安装场所；
断路器手车采用丝杠螺母推进装置，在开关柜中可轻松地移动，操作方便；
机构和灭弧系统一体式设计，使操作机构与负载之间达到协调配合，减少合闸功，改善操作特性，提高了可靠性；
机构零部件采用 的表面处理工艺，提高了产品的 损、抗腐蚀能力；
采用 绝缘设计，可满足高海拔、凝露和II级污秽环境下的使用要求；
开断电容器组电流达800A；
可提供与KYN61、KYN60、XGN17等开关柜完全兼容的手车式或固定安装式断路器。
四，工作原理：
1。灭弧原理
SF6是中压领域进的自能灭弧式（旋弧、热膨胀和助吹）六氟化硫断路器。开断大电流时，采用旋弧和热膨胀灭弧效应；开断小电流时，用活塞助吹，弥补旋弧和热膨胀效应的不足，不产生截流过电压。
2。报警原理
SF6断路器使用 设备和材料（尤其是密封剂）加工而成，零件精度高，密封性能好，完全能达到年漏气率小于0.5%的技术要求。
断路器上安装有SF6气体密度控制器，用于监控断路器内部SF6气体压力。标准温度（20℃）时，断路器内部SF6气体压力值为表压值，额定压力为0.65MPa，报警压力为0.62MPa，闭锁压力为0.59MP。当断路器因意外原因造成内部SF6气体压力低于报警压力时，高压开关设备将发出报警声，此时电站值班人员应对断路器补气至额定压力值；当断路器内SF6气体压力低于闭锁压力时，断路器立即跳闸。
