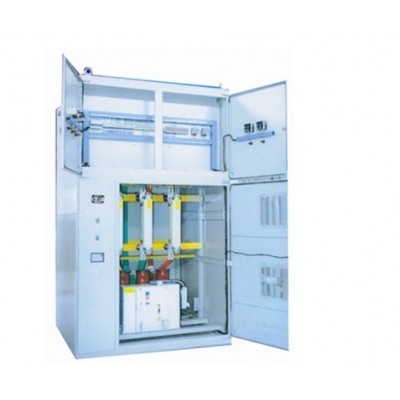

SI-FUR智能型高压限流综合保护装置

主要技术参数：

高压限流熔断器组合保护装置的构成、原理：

    高压限流熔断器组合保护装置如图1虚框所示，主要有高压限流熔断器FU和非线性电阻FR、高压隔离开关GL组成，简称FUR。

大容量高开断熔断器FU：

◆  开断能力强

       我公司研制的大容量高开断熔断器，熔丝采用特瓷工艺，能承受150个大气压，而普通的瓷管只能承受50个大气压；开断电流可达160KA。

◆快速性

       可在短路故障发生后1-2ms内快速截流，2-4ms内切除故障，三相电流持续时间不超过6-7ms。

◆  可靠性

       高压限流熔断器的熔断是靠其本身的物理特性决定的，不存在拒动和误动问题。

◆限流性

       短路电路在上升起始阶段即被强行截流，如图2截流值仅为较大短路冲击电流的15-30%，大大提高了系统和设备的动稳定余度。同时I²t大大降低，热稳定程度提高至少200倍以上。

◆  吸能容量大

       我公司研制的大容量高分断熔断器吸能容量大，在FUR装置开断短路电流时，系统短路产生的大部分能量由熔断器中的特制石英砂来吸收，此石英砂的吸能容量为2kJ/cm ²，比重为1.5kJ/cm ²,单位体积的石英砂吸能容量3kJ/cm ²。

高能氧化锌非线性电阻FR

       我公司自行生产的高能氧化锌电阻FR采用我公司的技术，使用纳米材料，其残压比U残/U1mA可达到1.2，单片电压可做到2kV以上，单片氧化锌电阻能容量可20kJ以上，采用此种氧化锌电阻既能保证在各种工况下长期安全运行，又能保证残压值符合国标要求。

高压限流熔断器组合保护装置的应用

◆用于水电厂厂用变压器分支

       厂用变压器高压套管附近发生短路时，由于短路电流可高达上百千安，无法选到合适的断路器。对于水电厂来说，厂用电率不足1%，这一短路电流高达厂用变压器额定电流的上千倍，这将使厂用变压器遭到严重损坏甚至发生爆炸。

◆在厂用变压器高压侧加装FUR，带可以带来如下好处:

       厂用变压器得到有效保护。避免因内部故障而发生爆炸事故;

       厂用分支短路，对于主变压器是穿越性故障。FUR的快速动作，使较大短路冲击电流降低3-6倍，可避免主变压器因线圈变形而遭到损坏;

SI-FUR可快速切除厂用分支故障，可避免发电机长时间多次遭受强大的短路电流的冲击。

◆   用于励磁变压器分支

       励磁变压器内部故障时，短路电流将达到额定电流的一千倍以上，要靠发电机灭磁切除故障，短路电流持续时间长，不可避免地要造成励磁变压器的严重损坏甚至爆炸。

       而且，励磁变低压侧整流桥故障时，由于切除故障时间过长，将会扩大设备损坏程度，大大延长机组修复时间。

◆在励磁变压器高压侧加装FUR后，可带来如下好处:

       有效地保护励磁变压器，避免因内部故障而发生爆炸事故;

       励磁变压器分支短路时，可由FURS央速切除故障，使较大短路冲击电流降低3-6倍，可避免主变压器因线圈变形而遭到损坏;

       整流桥故障，可在20-40ms快速切除故障，减少事故损失，缩短事故停机时间;可避免励磁变压器故障造成的发电机长时间多次遭受大电流的冲击。
