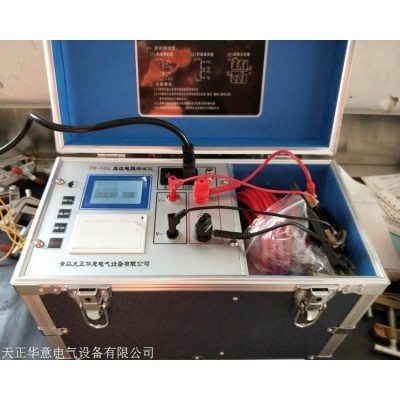

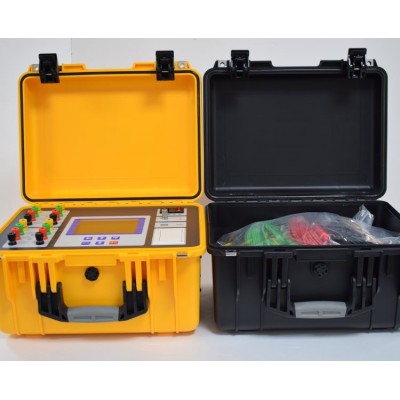

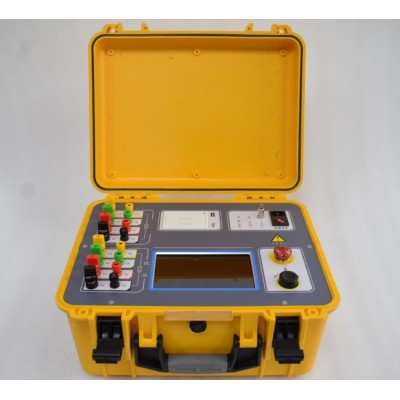

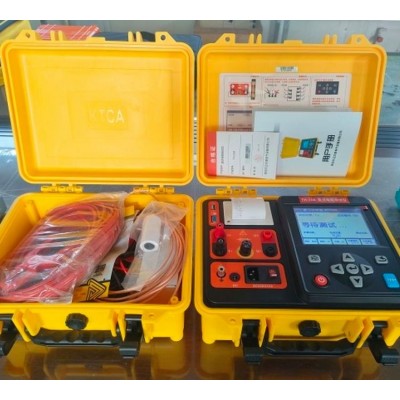

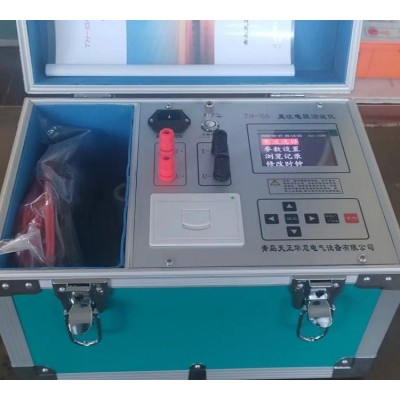

全自动直流 电阻快速测试仪 变压器直流电阻有载开关测试仪 变比组别

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，安全可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。

二、安全措施

1、 使用本仪器前一定要认真阅读本手册。

2、 本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

3、 避免剧烈振动。

4、 对仪器的维修、维护和调整应由人员进行。

5、 测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。

6、 测试过程中，禁止移动测试夹和关断供电线路。

三、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、交/直流两种工作方式，现场有无市电均可使用。

3、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。

4、保护功能完善，性能更可靠。

5、具有放电声响报警，放电指示清晰，减少误操作。

6、响应速度快，测量数据稳定，测试过程中自动刷新数据。

7、智能化功率管理技术，有效减轻仪器内部发热，节约能源。

8、不掉电时钟及不掉电存储器，可保存数据。

9、热敏打印机，高速、静音。

四、技术指标

1、 输出电流：自动、10A、 5A、1A、200mA、40mA lt;5mA

2、 分辨率：0.1μΩ

3、 量程：100Ω～100KΩ lt;5mA档）

1Ω～250Ω （40mA档）

100mΩ～50Ω (200mA档)

5mΩ～10Ω(1A档)

1mΩ～2Ω(5A档)

0～1Ω （10A档）

0～100KΩ （自动档）

4、 准确度： 0.2%

5、 工作温度：-10～40℃

6、 工作湿度 lt;80%RH，不结露
